ランドクルーザーやジムニーといった本格四輪駆動車を手に入れる際、我々は「一生モノ」という言葉をしばしば口にします。
しかし、その「一生」を左右するのは、エンジンの馬力でも燃費でもなく、実は目に見えない車体の底、すなわち『フレームの腐食』です。
特に日本のような高温多湿な気候に加え、冬季の融雪剤撒布が常態化している環境では、対策なしのラダーフレームはわずか数年で深刻なダメージを負います。
本稿では、防錆塗装の代名詞であるノックスドール（Noxudol）をはじめとする最新の防錆テクノロジーと、10年後も新車時の強度を維持するための施工戦略を徹底解説します。
第1章：なぜランクルは「錆」で死ぬのか ── ラダーフレームの工学的宿命
ランドクルーザーやハイラックス、ジムニーなどが採用する「ラダーフレーム構造」は、悪路走行時の捻れに強く、万が一ボディが損傷しても走行を継続できる極めて堅牢な構造です。
しかし、この構造こそが「防錆」の観点では最大の弱点となります。

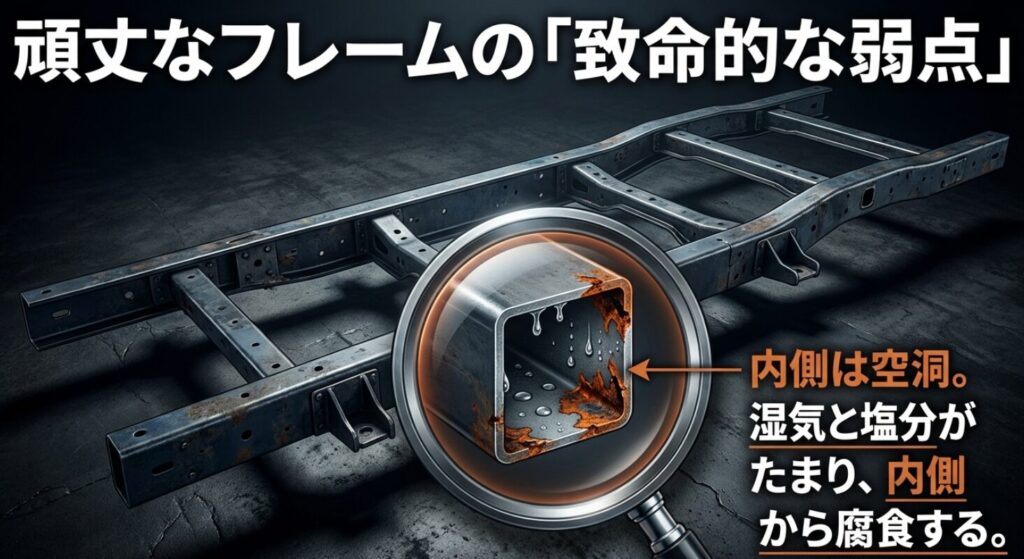

1.1 閉断面構造という「湿気の揺り籠」
現代のラダーフレームの多くは、強度を確保するために鋼材を箱状に溶接した「閉断面（BOX）構造」を採用しています。
この内部は空洞になっており、走行中に跳ね上げた水や泥、そして湿気が侵入します。
一度侵入した水分は排出しにくく、フレーム内部は常に高い湿度にさらされます。
外側がいくら綺麗でも、内部から腐食が進行し、気づいた時には「内側から突き破るように錆びている」のが、ラダーフレーム車の典型的な末路です。
1.2 融雪剤（塩化カルシウム）の化学的猛威
冬季の道路に撒かれる融雪剤は、鋼材にとって文字通りの「猛毒」です。
塩化カルシウムや塩化ナトリウムは、水の電解質としての性質を強め、鉄の酸化反応（錆）を劇的に加速させます。
特に高速道路での走行は、霧状になった塩水がフレームの隅々まで入り込むため、放置すれば一シーズンで表面に赤錆が発生します。
【融雪剤撒布と車両への影響】
国土交通省が発表している「冬期の道路管理」に関する資料によれば、交通事故防止のための融雪剤撒布量は年々増加傾向にあります。
これに伴い、車両下回りの腐食リスクも増大しており、特に鋼材露出部や接合部における防錆措置の重要性が、車両安全性の維持という観点からも強調されています。
第2章：防錆塗装の決定版「ノックスドール」のメカニズム
世界中の4WDオーナーから絶大な信頼を寄せられているのが、ボルボ社の純正防錆剤としても知られるスウェーデン製の「ノックスドール（Noxudol）」です。
一般的なシャーシブラックとは何が違うのか、その工学的特性を解剖します。
2.1 「硬化しない」ことが最大の武器
安価なシャーシブラックの多くは、乾燥すると硬い皮膜を作ります。
しかし、振動の激しい4WD車では、この皮膜に微細なクラック（ひび割れ）が入り、そこから水分が侵入して皮膜の下で錆が進行する「剥離腐食」が起きがちです。
対して、ノックスドールの主要製品（900や300など）は、完全には硬化せず、半硬化の「軟質膜」を維持します。
これにより、走行中の飛び石による傷や振動によるクラックを、自身の粘性で自己修復（セルフヒーリング）し、酸素と水分の遮断を継続します。
2.2 内部浸透剤（700）の浸透力
ノックスドールの真骨頂は、フレーム内部専用の「700」という製品にあります。
これはワックスベースの低粘度防錆剤で、強力な毛細管現象によって鋼材の重なり目や溶接部の奥深くまで浸透します。
さらに「溶剤（溶媒）」を含まないため、乾燥後も容積変化が少なく、長期にわたって内部を保護し続けます。
| 製品番号 | 主成分 | 施工部位 | 主な特性 | 耐久目安 |
|---|---|---|---|---|
| Noxudol 700 | 無溶剤ワックス | フレーム・ドア内部 | 強力な浸透性・撥水性。錆の進行を抑制。 | 5年〜10年 |
| Noxudol 900 | アスファルト・ワックス | フレーム外面・下回り | 厚い半硬化膜で石跳ねや摩耗を防止。 | 10年〜 |
| Noxudol 300 | 無溶剤ワックス（透明） | 新車下回り全体 | 透明で点検が容易。ベタつきが少ない。 | 3年〜5年 |
| Noxudol 1100 | 水性ポリマー | タイヤハウス内 | 防音・制振効果が高い厚膜タイプ。 | 5年〜 |
第3章：施工のタイミング ── 「いつ」塗るのが正解か
防錆塗装において最も重要なのは、その「施工タイミング」です。
ランクルのコンディションによって、選択すべきアプローチは大きく異なります。
3.1 理想は「納車前・納車直後」の新車施工
結論から言えば、最も高い効果を発揮するのは、汚れや錆が一切付着していない「新車時」です。
ディーラーから納車されたその日に専門ショップへ持ち込むのが、生涯コストを最小限に抑える唯一の道です。
新車時であれば、洗浄・乾燥のプロセスを簡略化でき、防錆剤と鋼材の密着度も100%確保できます。
10年後に「あの時塗っておけばよかった」と後悔するランクルの9割は、この新車時の数万円を惜しんだことが原因です。
3.2 中古車・既走行車への施工 ── 「下地処理」が命
すでに数年走行し、表面に赤錆が出ている車両への施工は、新車時の数倍の手間と技術を要します。
錆の上から防錆剤を塗ることは、錆に蓋をして「温室」を作るようなものです。
専門ショップでは、高圧温水洗浄で塩分を除去した後、ワイヤーブラシやニードルケレンで浮き錆を除去し、さらに「サビ転換剤（赤錆を安定した黒錆に変える薬剤）」を塗布した上で、防錆塗装を行います。
このプロセスを怠るDIY施工は、むしろ腐食を早める結果になりかねません。
【高度解説】サビ転換剤の化学
赤錆（Fe2O3・nH2O）は多孔質で水分を保持しますが、転換剤に含まれるタンニン酸やリン酸が反応することで、不溶性で緻密な黒錆（マグネタイト：Fe3O4）の皮膜へと変化します。
この皮膜が酸素の供給を絶ち、深部への腐食進行を物理的に食い止める「不動態皮膜」の役割を果たします。
第4章：施工プロセスを解剖する ── プロの現場で行われていること
本物の防錆塗装は、単にスプレーで吹き付けるだけではありません。
オフロードテック四輪駆動ラボが推奨する、フル防錆メニューの標準工程を整理します。
Step 1：下回り徹底洗浄
専用のリフトで車両を上げ、スチーム洗浄機を用いて泥や油脂、そして融雪剤の残滓を徹底的に洗い流します。
特にフレーム上部や燃料タンクの隙間など、手が届きにくい箇所に塩分が溜まりやすいため、念入りな洗浄が必要です。
Step 2：完全乾燥
洗浄後の水分は防錆剤の密着を妨げる最大の敵です。
大型送風機やヒーターを使用し、12時間〜24時間かけて完全に乾燥させます。
特にフレーム内部の湿気を抜くことが、その後の700（内部浸透剤）の効果を左右します。
Step 3：マスキング
マフラー（高熱になるため）、ブレーキディスク、駆動用モーター（HV/EVの場合）、ブッシュ類など、塗布してはいけない箇所をビニールやテープで保護します。
この丁寧さが、車両のメンテナンス性を維持するために不可欠です。
【技術的参照：自動車メーカーの防錆設計思想】
トヨタ自動車をはじめとする4WDメーカーは、製造段階で電着塗装や防錆鋼板の採用を行っていますが、これらは「標準的な使用環境」を想定したものです。
過酷なオフロード走行や塩害地域での長期使用においては、メーカーも追加の防錆措置や定期的な洗浄を推奨しており、ユーザーによる積極的な管理が車両寿命に直結します。
第5章：フレーム内部への浸透技術 ── 見えない敵を封じ込める「ロングノズル」の威力
ラダーフレーム車の防錆において、外面の塗装と同じ、あるいはそれ以上に重要なのが「フレーム内部」の処理です。
第1章で述べた通り、閉断面構造の内部は湿気と塩分が滞留する「錆の温床」となります。
ここへのアプローチこそが、プロの施工とDIYの決定的な差となります。

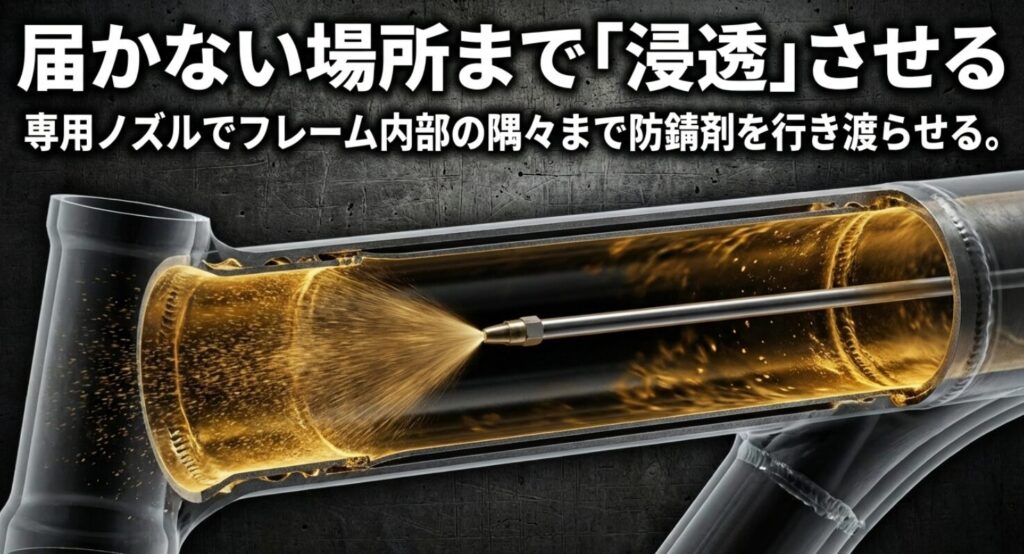

5.1 専用ロングノズルによる全方位噴霧
プロの防錆施工店では、フレームに設けられた水抜き穴や点検穴から、数メートルの長さを持つ専用の「360度拡散ノズル」を挿入します。
これを引き抜きながら、内部浸透剤（ノックスドール700等）を霧状に噴霧することで、手の届かないフレームの内壁全周に防錆膜を形成します。
外面だけを真っ黒に塗って安心している車両が、数年後にフレーム内側からボロボロに崩れるのは、このプロセスを欠いているためです。
5.2 毛細管現象による「追い込み」
ノックスドール700のような低粘度ワックス剤は、塗布後も数日間にわたって鋼材の隙間に浸透し続けます。
特に、フレームの重なり目（スポット溶接部）などは、毛細管現象によって薬剤が奥まで吸い込まれていきます。
これにより、物理的にスプレーが届かない「金属同士の合わせ目」という、最も錆びやすい箇所をピンポイントで保護することが可能になります。
【技術的ポイント】水置換性（みずちかんせい）の重要性
優れた内部防錆剤は「水置換性」という性質を持っています。
これは、鋼材表面に水分が残っていたとしても、その水分を押し退けて金属面に密着する性質です。
この特性により、完全な乾燥が難しいフレームの奥深くに残った微細な湿気さえも無効化し、強力な防壁を形成します。
これが、安価な油脂類による代用では決して得られない「専用薬剤」の価値です。
第6章：錆がリセールバリューに与える衝撃 ── 経済的観点からの防錆投資
ランドクルーザーやジムニーを所有する大きなメリットの一つに「リセールバリューの高さ」があります。
しかし、この価値はあくまで「健全なフレーム」が維持されていることが大前提です。
錆は、中古車査定において事故歴（修復歴）に匹敵、あるいはそれ以上のマイナス要因となります。
6.1 査定現場での「フレームチェック」の厳しさ
プロの査定士や輸出業者がランクルをチェックする際、真っ先に見るのはボディの艶ではなく、車体下のフレーム後端やリアサスペンションの取付部です。
ここに「腐食による穴あき」や「層状剥離（錆が重なって剥がれている状態）」がある場合、その車両は「国内での再販不可」「輸出不可」と判定され、査定額は本来の半額以下、あるいは解体パーツ価格まで暴落します。
| 腐食レベル | 下回りの状態 | 査定への影響 | 対策の可否 |
|---|---|---|---|
| レベル1：健全 | 防錆塗装済、または新車時の塗装を維持。 | プラス評価（または基準値） | 維持のための継続ケア |
| レベル2：表面錆 | ネジ頭やアームの一部に赤錆。 | 数万〜十数万円の減額 | 転換剤＋防錆塗装でリカバリー可 |
| レベル3：中度腐食 | フレーム全体に赤錆が広がり、剥離が開始。 | 数十万〜100万円単位の減額 | 大規模なケレン作業が必要（高コスト） |
| レベル4：重度腐食 | フレームに穴あき、強度が低下。 | 買取拒否、またはスクラップ扱い | 基本的には修復不能（生還困難） |
6.2 「10万円の投資」が「100万円の価値」を守る
新車時に約10万円〜15万円をかけてフル防錆（ノックスドール施工）を行うことは、単なる趣味の領域ではありません。
10年後の売却時に、錆による100万円以上の減額を防ぐための「極めて利回りの良い投資」と考えるべきです。
四輪駆動車を資産として捉えるならば、防錆対策は保険への加入と同等、あるいはそれ以上に優先順位の高い項目です。
【自動車の長期使用と部品交換の現状】
一般財団法人 自動車検査登録協力会（自検協）の統計調査によると、わが国の乗用車の平均車齢（人間の年齢に相当）は年々延び続けており、2020年代には約9年に達しています。
特に耐久性の高い4WD車はさらに長期間使用される傾向にあり、経年劣化、とりわけ「錆による構造維持の困難」を防ぐことが、自動車を安全に長く使い続けるための社会的な課題となっています。
第7章：施工後の維持管理 ── 防錆塗装を「過信」しないための日常ケア
ノックスドールを施工したからといって、10年間何もしなくて良いわけではありません。
防錆塗装の効果を最大限に引き出し、塗装を長持ちさせるためには、オーナーによる日常のケアが不可欠です。
7.1 雪道走行後の「塩抜き」の重要性
防錆塗装は「遮断壁」ですが、その表面に塩分が付着し続けることは好ましくありません。
特にスキーやスノーボード帰りの高速道路走行後は、早めに下回りの水洗浄を行ってください。
高圧洗浄機を使用する場合は、ノックスドールの皮膜を剥がさないよう、適度な距離を保って「表面の塩を流す」イメージで行うのがコツです。
7.2 年に一度の「下回り健康診断」
オフロード走行や縁石への接触などで、防錆被膜が物理的に剥がれることがあります。
また、フレームの継ぎ目などは経年で被膜が薄くなることもあります。
車検時やオイル交換のついでに、ライトを当てて「被膜の剥がれがないか」「新たな錆が発生していないか」をチェックしてください。
小さな傷のうちにノックスドールのスプレー缶でタッチアップするだけで、防錆効果は半永久的に維持されます。
第8章：失敗しない施工店選びの基準 ── 設備と「マインド」を見極める
防錆塗装のクオリティは、薬剤の種類以上に「施工者の丁寧さ」に左右されます。
安かろう悪かろうの施工を避けるためのチェックポイントを整理します。
① 設備：温水高圧洗浄と「乾燥用スペース」があるか
前述の通り、洗浄と乾燥こそが防錆のキモです。
洗った直後の濡れたフレームにそのまま吹き付けるような店は論外です。
少なくとも一晩は屋内で乾燥させる工程を設けているかを確認してください。
② 技術：マスキングの徹底と「施工写真」の提供
マフラーやブレーキ、コネクタ類を丁寧に養生（マスキング）しているか。
また、施工後に「フレームの奥までノズルを入れた写真」や「各部の塗布状況」を写真で報告してくれる店は、自信と責任を持って作業している証拠です。
ランクルなどの高額車両を預けるにふさわしい、信頼できるプロを選んでください。
【メーカーの技術基準：車体修理と防錆】
日本自動車車体整備振興会連合会（日車協連）などの業界団体では、事故修理時の防錆処理についても厳格なマニュアルを策定しています。
修理やカスタムを行った箇所は、新車時からの防錆被膜が失われていることが多いため、修理とセットで再防錆を行うことが、車両の構造的強度を維持するために必須の要件とされています。
第9章：DIY防錆の限界とリスク ── 「やらないほうがマシ」なケースとは
コストを抑えるためにDIYで防錆塗装を行うユーザーもいますが、当ラボとしては「フレーム内部」についてはプロへの依頼を強く推奨します。
市販の防錆スプレーを外側から塗るだけでは、前述した「閉断面内部の腐食」には一切対応できないからです。
また、下地処理（脱脂・洗浄）が不十分なまま市販の塗料を塗ると、錆を閉じ込めてしまい、内側で腐食が加速する「逆効果」を招くこともあります。
DIYで行うならば、ドアのヒンジやネジ頭など、「目に見えて手が届く範囲の予防」に留めるのが賢明です。
第10章：総括 ── 10年後のランクルを、新車時のように保つために
四輪駆動車、とりわけランドクルーザーやジムニーを所有するということは、一つの「文化」を継承することに近いものがあります。
世界中で数十年、数十万キロと走り続けることが想定されているこれらの名車にとって、錆によるフレームの崩壊は、その輝かしい歴史にピリオドを打つ最も悲劇的な終わり方です。
本稿で解説してきた通り、徹底防錆の極意は以下の3点に集約されます。
- タイミング
錆が始まる前の「新車時」が最大のチャンスである。 - システム
外面だけでなく、「フレーム内部」への浸透処理こそが生命線である。 - メンテナンス
施工後も「塩抜き」と「定期点検」で、物理的な障壁を維持し続ける。
10年後、あなたの愛車の下回りを覗き込んだ時、そこにあるのが真っ赤に腐食した鉄屑ではなく、ノックスドールに守られた漆黒の力強いフレームであることを願っています。
そのフレームこそが、あなたと家族を未知の場所へと連れて行き、そして必ず安全に帰還させるための、揺るぎない「基礎」となるのです。
オフロードテック四輪駆動ラボより
防錆対策に関する具体的なショップの探し方や、自分の地域（特に豪雪地帯や沿岸部）に合わせた最適な薬剤の選定など、より詳細な相談が必要な場合は、いつでもお問い合わせください。
愛車を錆から守る戦いに、私たちは専門知識をもって共に挑みます。
