トラクション理論：空転するタイヤをどう止める？LSDとデフロック、ブレーキLSDの物理的限界と使い分け

四輪駆動車の真価が問われるのは、フラットな舗装路ではなく、タイヤの接地荷重が激しく変化するオフロードや積雪路です。

そこで避けて通れない問題が「タイヤの空転」です。

エンジンのパワーがすべて空転しているタイヤに逃げてしまい、接地しているタイヤが微動だにしない──この絶望的な状況を打破するために開発されたのが、LSD、デフロック、そしてブレーキLSDです。

本稿では、これらトラクションデバイスの物理的な作動原理から、工学的な限界、そして実戦での使い分けまでを徹底解説します。

序章：デファレンシャルの宿命 ── なぜ「逃げ」が発生するのか

自動車が曲がる際、内側のタイヤと外側のタイヤは異なる半径の弧を描きます。

この回転差を吸収し、スムーズなコーナリングを実現するのが「デファレンシャル（差動装置）」、通称デフです。

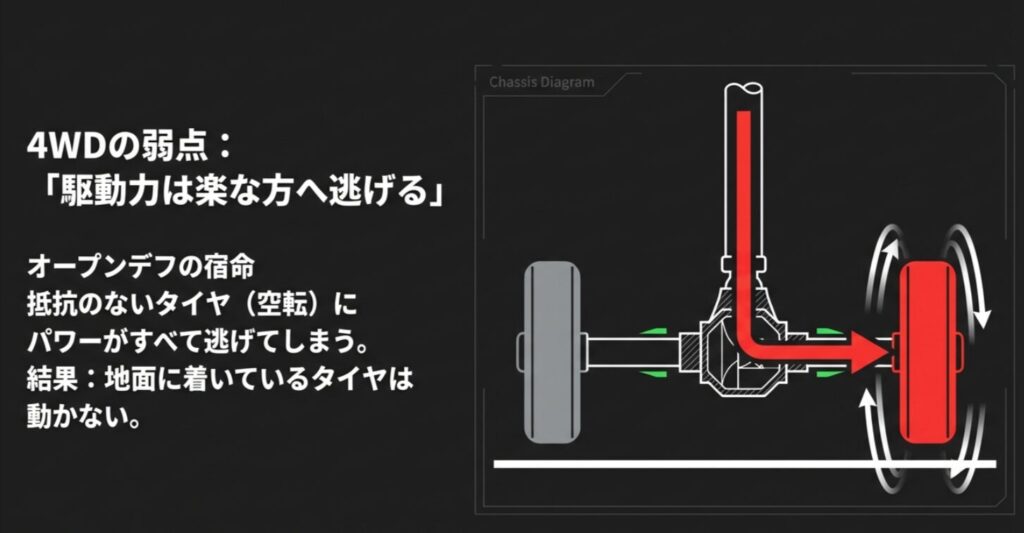

デフは「最も抵抗の少ない方に力を送る」という物理的特性を持っています。

舗装路ではこの特性が恩恵となりますが、オフロードではこれが致命的な弱点となります。

一輪が泥濘地や浮き石、あるいは空中（対角線スタック）にあるとき、そのタイヤの路面抵抗（μ）は極限まで低下します。

すると、デフの特性上、エンジンのトルクはすべてその「抵抗のないタイヤ」へと流れ込み、猛烈な勢いで空転を始めます。

一方で、グリップしている側のタイヤには駆動力が全く伝わらず、車両は前進不能に陥ります。

この「差動の弊害」をいかに抑制し、有効なトラクションに変換するかが、オフロードエンジニアリングの核心です。

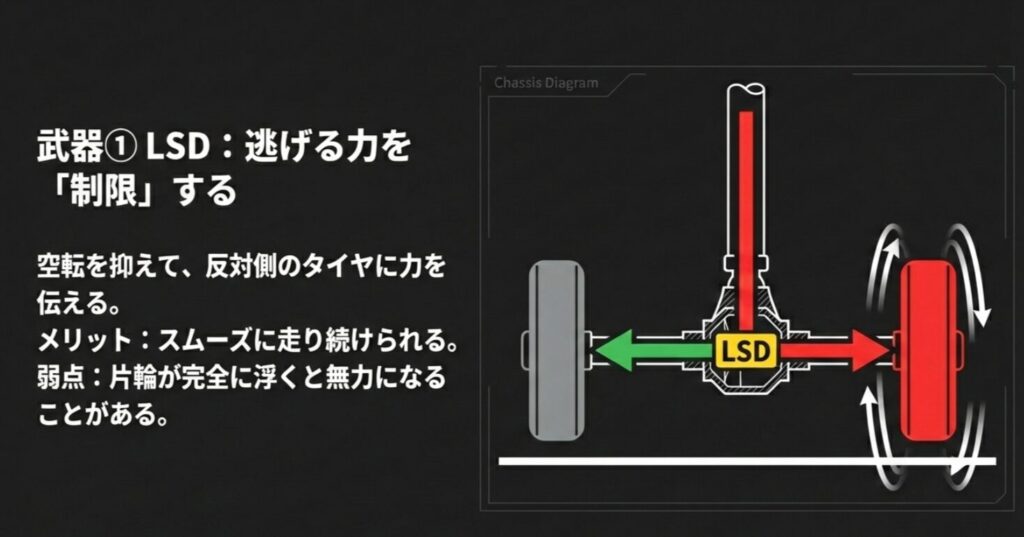

第1章：LSD（Limited Slip Differential）の工学と種類

LSD（限速差動装置）は、デフの「差動」を完全に殺すのではなく、一定の制限（リミット）をかけることで、空転側へのトルク流出を抑え、反対側へ駆動力を伝える装置です。

その作動原理によって、大きく3つのタイプに分かれます。

これらは主に「トルク感応型」と「回転数感応型」に分類されます。

1.1 機械式（多板クラッチ式）LSD：圧倒的なレスポンス

競技車両や本格オフロード車に後付けされることが多いのが、この多板クラッチ式です。

アクセルを踏み込み、内部のピニオンギアがプレッシャーリングを押し広げることで、左右のサイドギアに配されたクラッチプレートを圧着させます。

物理的特徴
プレッシャーリングのカム角を変えることで、「1WAY（加速時のみ）」「1.5WAY（加速時と弱い減速時）」「2WAY（加速・減速両方）」と特性を細かく設定可能です。

限界
クラッチの摩耗による性能低下（ヘタリ）が避けられず、定期的なオーバーホールと専用オイルの管理が必須です。また、作動時のチャタリング音（パキパキ音）が発生しやすいため、快適性は犠牲になります。

1.2 トルセン（Torsen）LSD：ギアによる瞬時配分

現代の高性能SUV（ランドクルーザー300のセンターデフや、ハイラックスのリアデフ等）に純正採用されることが多いのが、トルセン（Torque Sensing）LSDです。

ウォームギアの噛み合い摩擦を利用した「トルク感応型」の代表格です。

1.3 ビスカスカップリング式：回転数差への応答

シリコンオイルの粘性抵抗を利用した「回転数感応型」です。

一輪が激しく空転し、内部のプレート間に回転差が生じるとオイルが撹拌され、その剪断応力によってトルクを伝達します。

限界
反応にタイムラグがあること、また激しい使用を続けると「ハンプ現象（オイルが膨張し直結に近い状態になるが、後に劣化を招く）」が起きるため、本格オフロード走行には不向きです。主に生活四駆のセンターデフ補助として使われます。

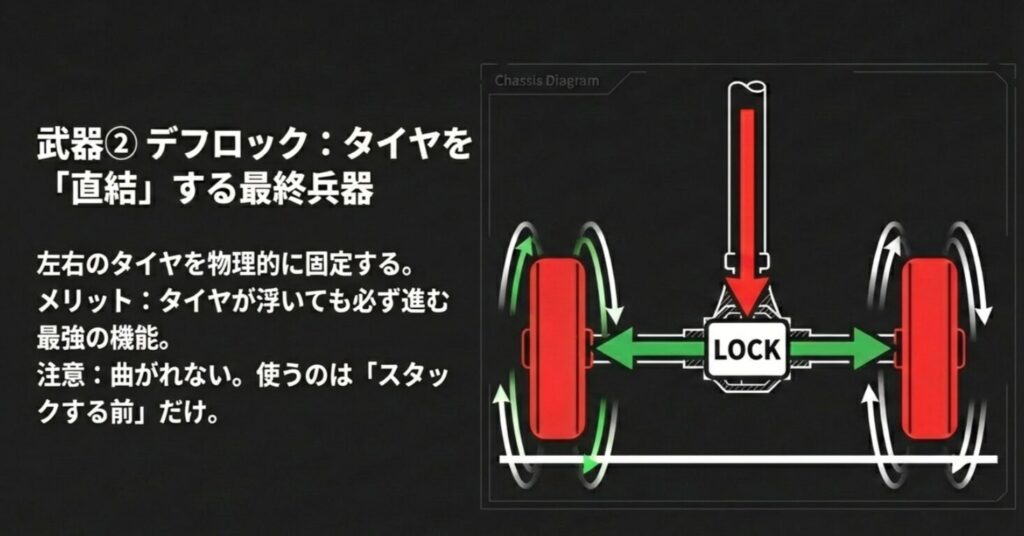

第2章：デフロック（Differential Lock） ── 究極の「直結」理論

LSDが「制限」であるのに対し、デフロックは文字通りデフの機能を完全に「停止（ロック）」させます。

これはオフロード走行における最終兵器です。ランドクルーザー70やジムニー、ハイラックスの最上級グレード、Gクラス等に搭載されています。

2.1 強制連結のメカニズム

電磁アクチュエーターやバキューム、あるいは手動のワイヤーによって、デフケースとサイドギアを物理的にスリーブで結合させます。

この状態では左右の回転差は「ゼロ」に固定され、エンジンのトルクは路面抵抗に関係なく左右のシャフトへ50：50で強制的に配分されます。

片輪が完全に空中に浮いていても、接地している側のタイヤには全駆動力が伝わるため、LSDが苦手とする状況でも難なく脱出可能です。

2.2 デフロックの物理的限界とリスク

「最強」に見えるデフロックにも、工学的な代償があります。

1. 旋回不能
左右の回転差を一切許容しないため、ハンドルを切っても車両は直進しようとします（プッシュアンダー）。無理に曲がろうとすると、駆動系パーツ（ドライブシャフトやCVジョイント）に設計荷重を大きく超えるストレスがかかり、最悪の場合「パキーン」という音と共に金属破断を招きます。

2. 横滑りのリスク
キャンバー（傾斜地）の横移動中にリアをロックすると、左右が同時に空転し始めた瞬間、車両は谷側へ一気に滑り落ちます。オープンデフであれば片輪がグリップを維持して踏ん張るところが、デフロックではその安全マージンが失われるのです。

デフロックの正しい運用手順

デフロックは「スタックしてから使う」のではなく、「スタックが予想されるセクションの手前で停止して使う」のが鉄則です。

空転中に激しく噛み合わせると、ギアの突起部（ドグ）を破損させます。

また、脱出後は速やかに解除し、駆動系のねじれ（ストレス）を逃がしてやる必要があります。

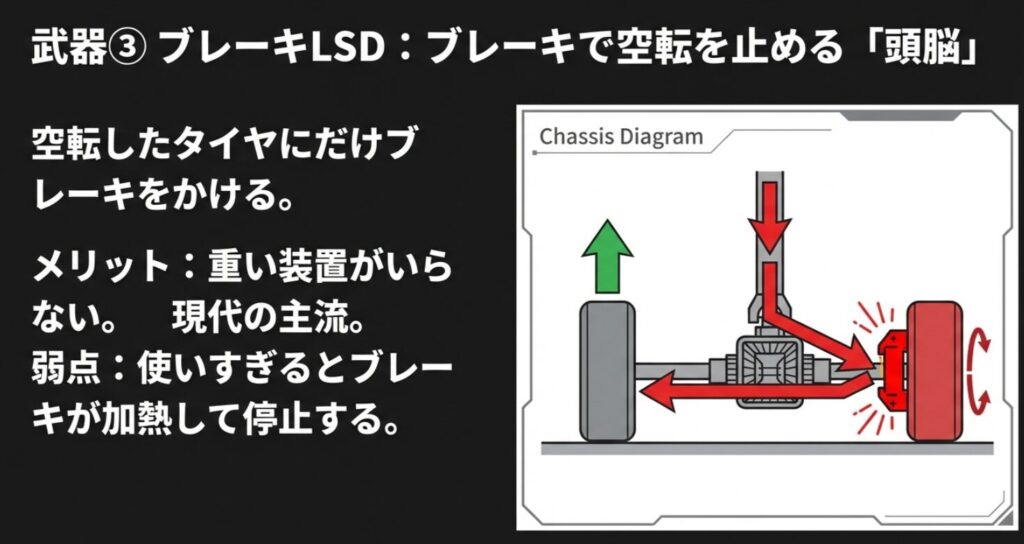

第3章：ブレーキLSD（トラクションコントロール） ── ソフトウェアによる制御

21世紀のSUVの主流となっているのが、ブレーキLSD（アクティブトラクションコントロール：A-TRC等）です。

これは機械的なLSDを持たず、ABSのセンサーと油圧ユニットを流用してトラクションを確保する技術です。

3.1 電子的トルク転送のアルゴリズム

一輪が空転し始めたことを車輪速センサーが検知すると、その車輪だけに瞬時にブレーキをかけます。

これにより、空転している側のタイヤに疑似的な「抵抗（トルク）」を発生させます。

デフの「抵抗の少ない方に力を送る」という性質を逆手に取り、ブレーキで抵抗を作ることで、反対側の接地しているタイヤへ駆動力を「押し出す」仕組みです。

3.2 メリット：舗装路の快適性とオフロードの走破性の両立

物理的なLSDやデフロックのような重量増、燃費悪化、異音、旋回性能の低下が一切ありません。

通常時はスムーズなオープンデフとして機能し、必要な時だけミリ秒単位で介入します。

最新のシステム（トヨタのマルチテレインセレクトやランドローバーのテレインレスポンス2等）は、路面状況（砂・泥・岩）に応じてブレーキのつまみ具合を最適化しており、人間のペダル操作を遥かに超える緻密な制御を行います。

3.3 物理的限界：熱と連続性

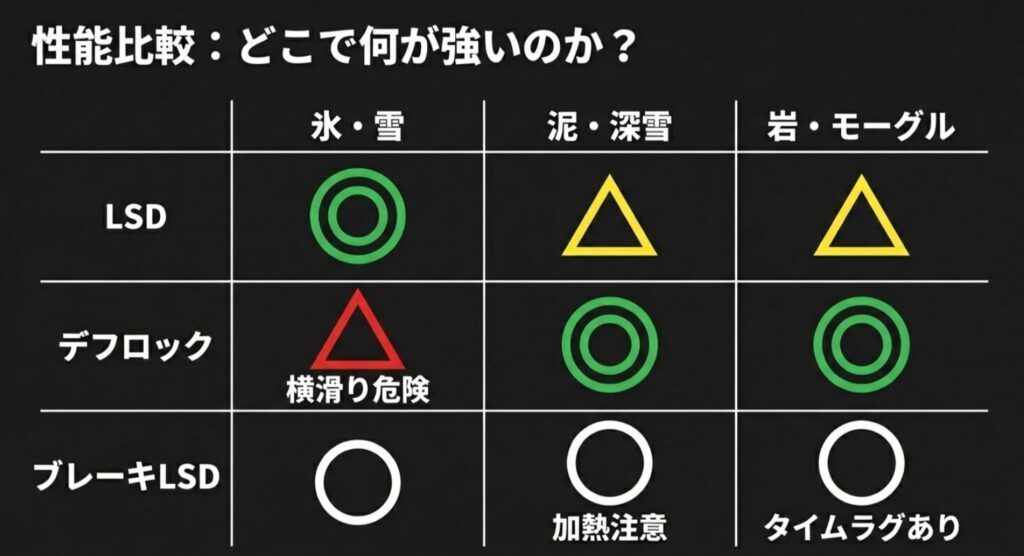

第4章：物理限界の比較 ── あなたの四駆はどこまで行けるか

それぞれのトラクションデバイスが持つ限界値を比較することで、自身の車両がどのレベルのセクションに適合するかが見えてきます。

第5章：トラクションを最大化する「空気圧」の理論

いかに強力なデフロックを備えていても、タイヤと路面の接地面（パッチ）で発生する摩擦力がゼロであれば前進はできません。

トラクション向上のための「隠れたデバイス」がタイヤの空気圧調整です。

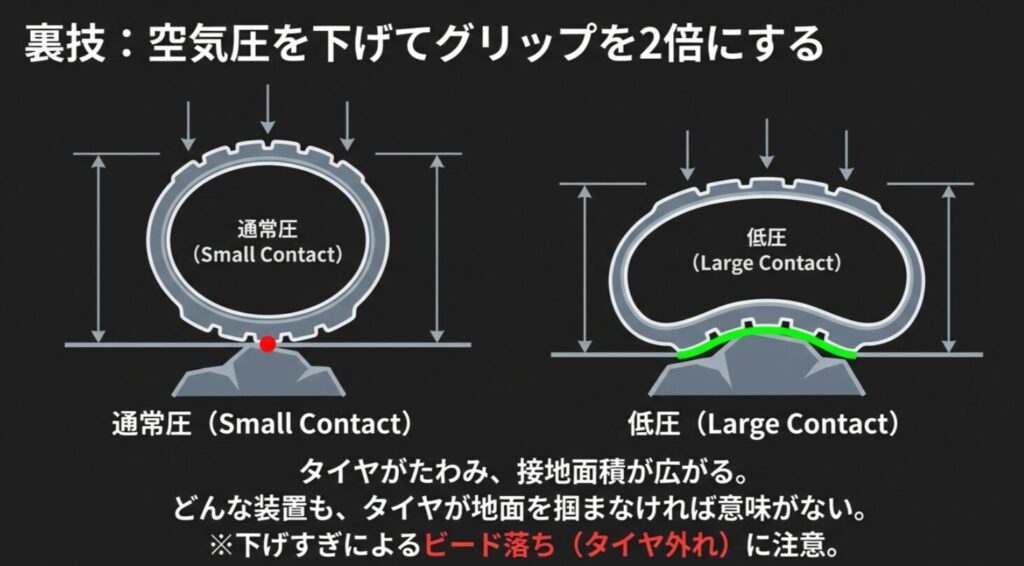

5.1 接地面積と面圧の相関

空気圧を落とす（例：2.5kpa → 1.2kpa）と、タイヤは縦方向に大きくたわみます。

これにより、路面との接地面積は数十パーセント拡大し、一粒一粒の土や岩を掴む能力（エンベロープ効果）が劇的に向上します。

LSDの作動も、タイヤが少しでも路面を捉えていればこそ、そのトルク増幅機能を活かせるのです。

5.2 ビード落ちの物理的リスク

空気圧を下げすぎると、ホイールのリムからタイヤの端（ビード）が外れる「ビード落ち」が発生します。

特に横方向の入力がかかった際に起きやすく、山中でこれが発生すると復旧は困難です。

トラクションデバイスの限界を語る上で、このタイヤの物理限界管理はセットで考えるべき課題です。

本格派が「ビードロックホイール」を導入するのは、トラクションデバイスの能力を100%引き出すための空気圧設定を可能にするためです。

第6章：シチュエーション別の実戦使い分け術

オフロードテック四輪駆動ラボが提唱する、現場での判断基準を整理します。

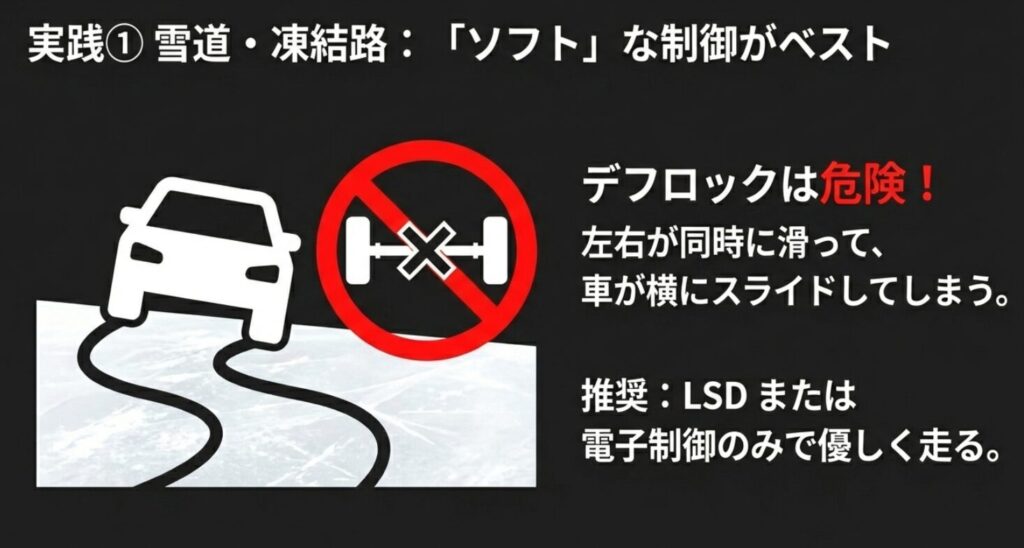

① 雪道・アイスバーン

推奨：LSD または VSC/TRCオン
デフロックはおすすめしません。左右輪が同時に滑ることで、車両が横方向にスライドし、路外逸脱の危険性が高まります。LSDによる緩やかなトルク配分が、最も安全かつ確実に前進できます。

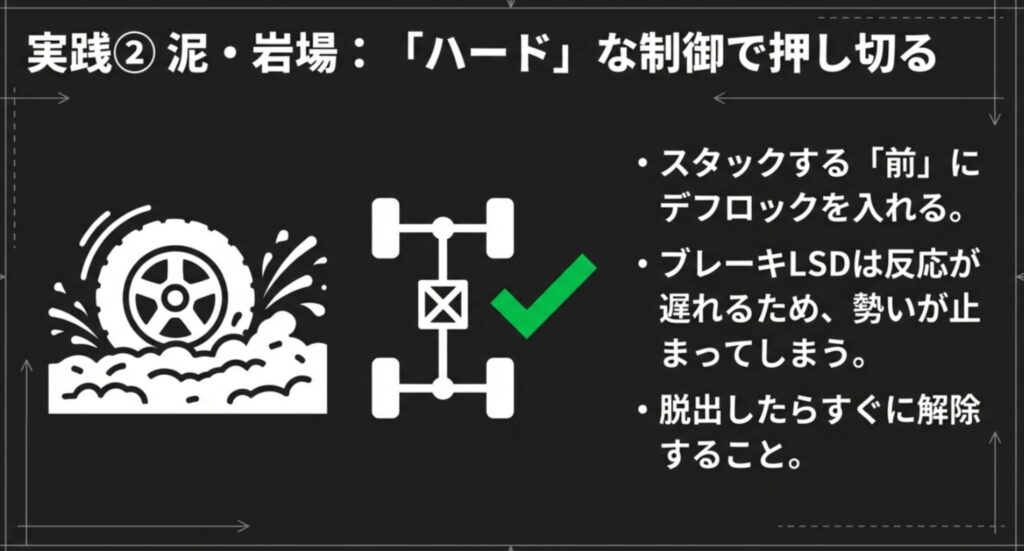

② 泥濘地（マッド）

推奨：デフロック または ブレーキLSD（オフロードモード）
勢いが重要なマッドセクションでは、途中で駆動が抜けることが命取りです。あらかじめデフロックを入れ、一定の回転数を維持して泥を排出しながら進みます。

③ モーグル・ガレ場

推奨：デフロック
一輪が浮き、対地障害角の限界まで足が伸びる状況では、ブレーキLSDの空転検知から作動までの「一瞬のラグ」が車両の姿勢を乱し、転倒やヒットの要因になります。デフロックによる定速走行が最も安全なライン取りを可能にします。

第7章：トラクションデバイスのメンテナンスと長寿命化

高価なトラクションデバイスも、メンテナンスを怠れば一転して駆動系の「爆弾」となります。

1. 油脂類の劣化と酸化
LSD、特に機械式やギア式は、激しい摩擦によって金属粉が発生しやすく、オイルの劣化が早いです。4WD車特有のデフオイル交換（2万キロ〜4万キロ毎、酷使後は即交換）を怠ると、ギアの焼き付きを招きます。

2. アクチュエーターの固着
デフロックを「宝の持ち腐れ」にして1年間一度も作動させないと、いざという時にアクチュエーターが錆や固着で動きません。月に一度は安全な直線路でロックを作動させ、摺動部を動かしておくことが、EEAT（信頼性）の高い四駆オーナーの嗜みです。

終章：物理法則への敬意 ── 道具を過信しない知性

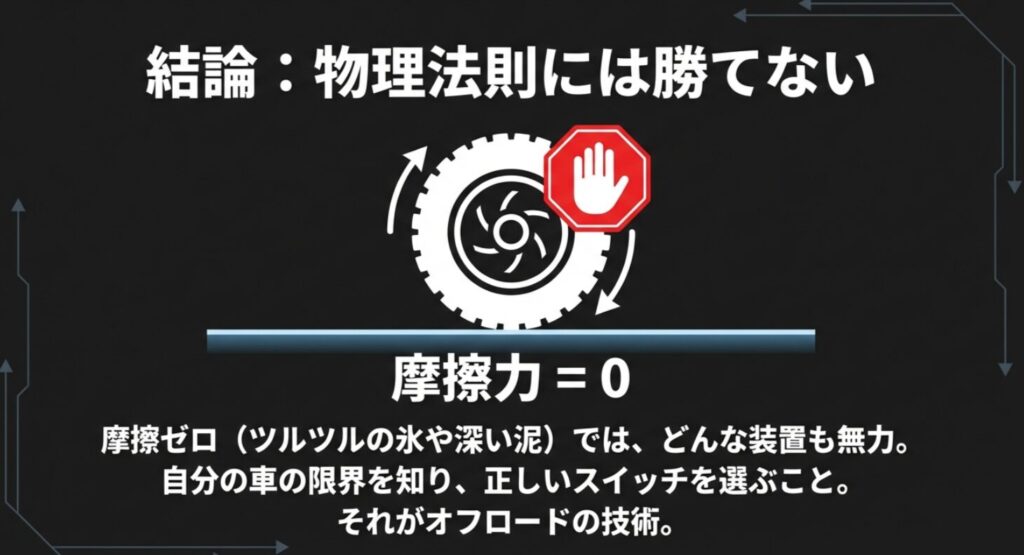

LSDも、デフロックも、ブレーキLSDも、すべてはタイヤと路面の間に「摩擦」が存在して初めて機能する増幅装置です。

摩擦力がゼロ（鏡のような氷、完全な泥土）であれば、四輪をいかに強固にロックしても車両は動きません。

トラクション理論の核心は、各デバイスの物理的限界を正しく知り、現在の路面状況と照らし合わせて「どのギアを使い、どのスイッチを入れるか」を論理的に選択することにあります。

この「選択のプロセス」こそが、オフロードテクノロジーの醍醐味であり、本サイトが目指す「四輪駆動の核心」です。
